Система управления SVconCS

Современные технологии основаны на контроле и управлении. Темпы их разработки постоянно растут и затрагивают все сферы жизни – от офисных компьютеров до роботизированных систем. Система управления SVconCS состоит из аппаратной части, программного обеспечения и интерфейса ввода/вывода. Команда специалистов SVCS, основываясь на многолетнем и успешном опыте производства термических систем, успешно разработала второе поколение системы управения SVconCS. Разработка велась в сотрудничестве с университетскими экспертами и специалистами индустрии при поддержке фонда Европейского Союза.

Читать польностю

Описание

SVconCS — это модульная система, которая может быть использована в составе горизонтальных и вертикальных термических ректоров, а так же других видов технологического оборудования. Готовая система устанавливается в новые диффузионные печи SVCS (SV FUR и SV SOL) или в востановленное оборудование сторонних производителей.

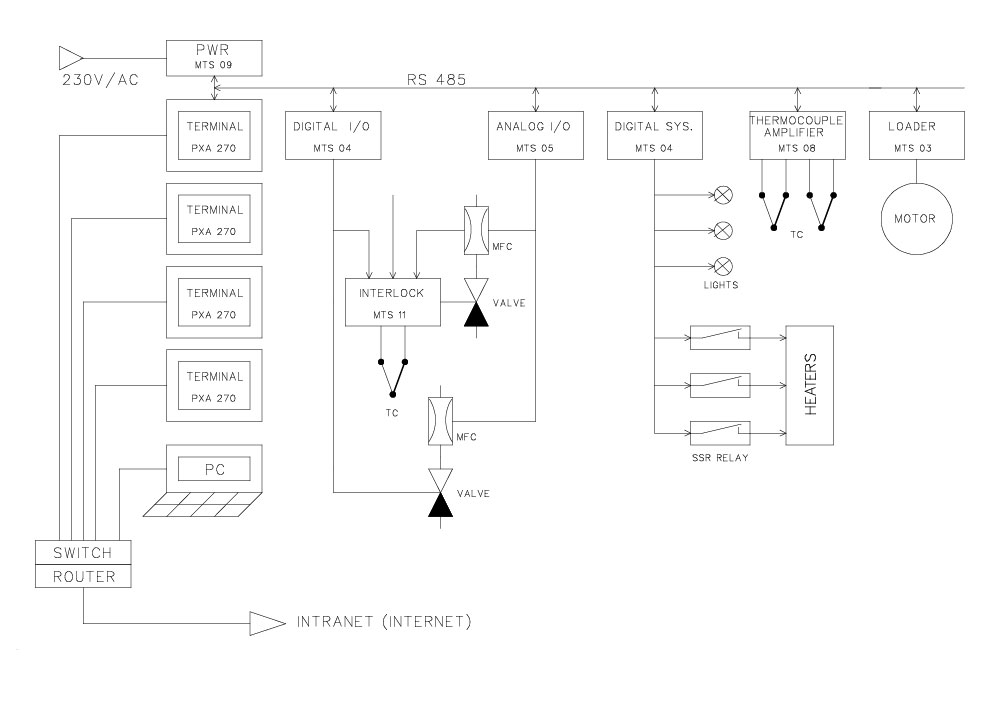

Аппаратная часть системы SVconCS построена по модульному принципу: главный ЦПУ в качестве ядра и LCD TFT  сенсорный цветной дисплей с диагональю 10.4″ в качестве устройства HMI. Набор модулей ввода/вывода обеспечивает работу со всеми видами сигналов, используемых в зависимости от сложности оборудования. Каждый интерфейсный модуль оснащен собственным независимым ЦПУ для обработки сигналов и коммуникации с главным ЦПУ. В качестве платформы системного ПО была выбрана надежная операционная система на базе Linux.

Помимо возможности управления оборудованием через собственное ПО системы управления, существует возможность использования специально разработанного ПО под ОС Windows для контроля и мониторинга. Оно позволяет редактировать рецепты процессов, записывать и хранить информацию о процессах, а также экспортировать информацию в различном виде.

Связь внешнего ПК с системой управления осуществляется через протокол TCP/IP с возможностью присоединения любого количества пользователей. Также протокол TCP/IP позволяет  организовать удаленный доступ не только из локальной сети, но и из других сетей. Одной из главных особенностей ПО является возможность его интегрирования в различные системы управления производством верхнего уровня, включая системы, использующие протокол SECS.

Доступные интерфейсные модули

MTS04 — Цифровой – 6x Вх / 8x Вых Уровни вых. сигнала: 0/24 V, Iвых(макс) = 100 мА. Уровень вход. сигнала: 12 V.
Модуль может быть сконфигурирован для вывода сигналов ШИМ для подсистемы управления нагревом.
MTS12 — Цифровой, мощный – 4x Вых Блок обеспечения дополнительной мощности для цифрового модуля.
Уровни вых. сигнала: 0/24 V, Iout(max) = 500 mA.
MTS05 — Аналоговый, напряжение – 8xВх / 8xВых Уровни входного и выходного сигналов: 0..10 V, Iвых(макс) = 20 мА.
MTS13 — Аналоговый, ток – 8x Вх / 8x Вых Уровни входного и выходного сигналов: 4…20 мА.
MTS11 – Аппаратная блокировка (Interlock) Независим от системы управления, обеспечивает блокировку в целях предотвращения опасных ситуаций. Система блокировки отслеживает определенные сигналы и не допускает выполнение команд в случае отказа системы управления или сбоя технологической программы.
