Установки PECVD

для высокой эффективности процессов

Конструкция установок SVCS для плазмоактивированного осаждения при пониженном давлении сочетает возможность проведения различных процессов с обеспечением высокой производительности для серийного производства (SVpFUR-FP) и высокую гибкость компактных моделей для использования в исследовательских работах и опытном производстве (SVpFUR-RD). Результатом является безопасная, простая в обслуживании и надежная горизонтальная PECVD платформа.

Конструкция установок SVCS обеспечивает высокую эффективность, малое занимаемое пространство и низкую эксплуатационную стоимость при высокой гибкости технологических процессов.

подробнее

Процессы PECVD

Нитрид кремния (включая антиотражающие покрытия для солнечных элементов)
Оксид кремния
Оксинитрид кремния

Особенности

Современная модульная специализированная система управления собственного производства
Использование высококачественных компонентов обеспечивает длительную и бесперебойную работу технологического оборудования
До четырех горизонтальных кварцевых реакторов для различных процессов
Различные методы контроля уровня вакуума, с нагревом или без нагрева:
- Дисковый вентиль (TBV)
- Балластный азот
- Частотное управление вакуумным насосом
Интеграция вакуумной откачной системы в сотрудничестве с ведущими производителями вакуумных насосов
Продвинутая система водяного охлаждения для минимизации теплового воздействия между соседними реакторами
Интеграция ВЧ генераторов в сотрудничестве с мировыми производителями (по запросу)
Фланцы с водяным охлаждением собственной разработки
ВЧ генераторы собственной разработки и производства
Графитовые лодочки собственной разработки
Полностью автоматическая бесконтактная система загрузки консольного типа
Удобная в обслуживании конструкция

Технические характеристики

Размер пластин	150 мм, 200 мм или другие по запросу
Размер партии	FP: до 120 шт. RD: 25 шт. (стандартно)
Система нагрева	3 или 5 зон
Рабочая зона	FP: до 1067 мм (42″) RD: от 300 мм (12″) Равномерность нагрева: ± 0.5°C по зоне
Рабочая температура	от 200°C до 800°C
Потребляемая мощность	80 кВт – 150 кВт в зависимости от конфигурации
Источник питания	150 мм: 3 фазы, 400 или 480 VAC, 140 A, 50 или 60 Гц 200 мм: 3 фазы, 400 или 480VAC, 160A, 60 Гц (система адаптирована к сети питания заказчика)
Сухой сжатый воздух	70 – 110 psig (от 4,8 до 7,6 бар)
Оборотная вода	40 — 60 л/мин
Вытяжная вентиляция	210 м³/ч на канал
Опции	Подъемник лодочек и автоматический переукладчик пластин

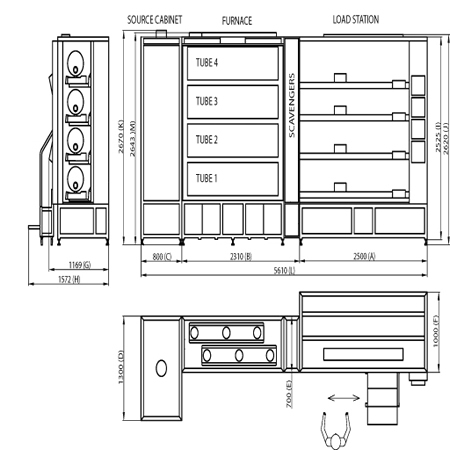

Схема

Загрузить

Установки PECVD для высокой эффективности процессов (pdf) для печати / для просмотра
